TDK電感命名規則解析

在電子元件領域，TDK電感以其出色的性能和廣泛的應用領域而備受矚目。為了確保用戶能夠準確識別并選用適合自己需求的電感元件，TDK制定了一套嚴格的命名規則。以下是對TDK電感命名規則的詳細解析：

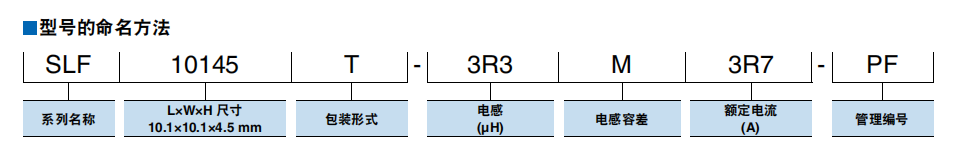

一、型號命名

TDK電感的型號命名通常遵循一定的規律，其中包括特定的字母和數字組合。以“SLF”為例，這是TDK電感系列中的一個常見型號前綴，代表了一種特定的電感類型或系列。而緊隨其后的數字，如“10145”，則可能是該電感的具體管理編號或批次號，用于內部管理和追溯。

二、尺寸標識

在TDK電感的命名中，尺寸信息通常以“LxWxH”的形式出現，其中L、W、H分別代表電感的長度、寬度和高度。例如，“10.1x10.1x4.5mm”即表示該電感的尺寸為長10.1毫米、寬10.1毫米、高4.5毫米。這一信息對于用戶來說至關重要，因為它直接決定了電感能否在特定的電路板或電子設備中安裝使用。

三、包裝形式

包裝形式也是TDK電感命名中的一個重要元素。它通常以字母或字母組合的形式出現，如“(A)”等。這些字母或字母組合代表了電感元件的包裝方式，如散裝、盤裝或管狀包裝等。不同的包裝形式適用于不同的應用場景和生產線需求。

四、電感值及容差

電感值是電感元件的核心參數之一，它決定了電感在電路中的儲能和濾波能力。在TDK電感的命名中，電感值通常以數字的形式出現，如“3R3”或“3R7”等，代表特定的電感量。而電感容差則表示電感值的波動范圍，通常以百分比或具體的數值范圍來表示。在圖片中，“(uH)”可能是指電感值的單位，即微亨。

五、額定電流

額定電流是指電感元件在正常工作條件下所能承受的最大電流值。在TDK電感的命名中，額定電流通常以字母“(A)”的形式出現，代表安培這一電流單位。然而，需要注意的是，在圖片中并未直接給出具體的額定電流值，而是用“(A)”作為占位符。在實際應用中，用戶需要查閱具體的產品規格書來獲取這一信息。

六、其他信息

除了上述關鍵參數外，TDK電感的命名還可能包含其他信息，如系列名稱、管理編號等。這些信息有助于用戶更好地了解電感元件的歸屬和批次情況，從而進行更有效的管理和追溯。

綜上所述，TDK電感的命名規則涵蓋了型號、尺寸、包裝形式、電感值及容差、額定電流等多個方面。通過仔細解讀這些命名規則，用戶可以更加準確地識別并選用適合自己需求的電感元件，從而確保電路的穩定性和可靠性。
