在電子元器件的廣闊世界中，TDK電容以其卓越的性能、高品質和廣泛的應用領域而著稱。為了更好地理解和選擇TDK電容，了解其編碼規則顯得尤為重要。本文將詳細介紹TDK電容的編碼規則，幫助讀者快速準確地識別電容的參數和特性。

一、TDK電容編碼概述

TDK電容的編碼體系是一套系統且復雜的規則，它涵蓋了電容的多個關鍵參數，如系列名稱、封裝尺寸、材質、額定電壓、電容值、精度以及包裝方式等。通過解讀這些編碼，用戶可以快速獲取電容的詳細信息，從而做出更合適的選擇。

二、TDK電容編碼詳解

1. 系列名稱

TDK電容的系列名稱通常位于編碼的最前端，用于標識電容的基本類型和性能特點。例如，“C”系列代表一般用途的陶瓷電容器，而“AC”系列則可能代表車用電容。

2. 封裝尺寸

封裝尺寸是電容編碼中的重要部分，它決定了電容的物理大小和安裝方式。TDK電容的封裝尺寸通常采用英制單位，如0201、0402、0603、0805、1206等，分別對應不同的長和寬。例如，0603表示電容的長度為0.6英寸，寬度為0.3英寸。

3. 材質與溫度特性

材質和溫度特性是電容性能的關鍵因素。TDK電容的編碼中通常會包含材質標識，如NPO、X5R、X7R、Y5V等，這些標識代表了電容的溫度穩定性和介電性能。例如，X7R材質以其優異的溫度穩定性和介電性能著稱，能夠在寬溫度范圍內保持電容值的穩定。

4. 額定電壓

額定電壓是電容能夠安全承受的最大電壓值。TDK電容的編碼中通常會包含額定電壓的標識，如4V、6.3V、10V、16V、25V、50V、100V等。選擇合適的額定電壓對于確保電路的安全運行至關重要。

5. 電容值

電容值是電容的核心參數，它決定了電容儲存電荷的能力。TDK電容的電容值通常采用三位數字和字母的組合表示形式。前兩位數字代表有效數字，第三位數字表示乘數（即10的冪次方），字母則表示電容的公差等級。例如，104K表示電容容量為0.1uF（100nF），公差為±10%。

6. 精度

精度是電容實際值與標稱值之間的偏差范圍。TDK電容的精度編碼通常是一個數字和字母的組合表示形式。數字代表精度等級，字母則可能代表溫度系數等級。例如，C0G表示電容溫度系數為0±30ppm/℃，精度等級為±0.25pF或±0.5pF。

7. 包裝方式

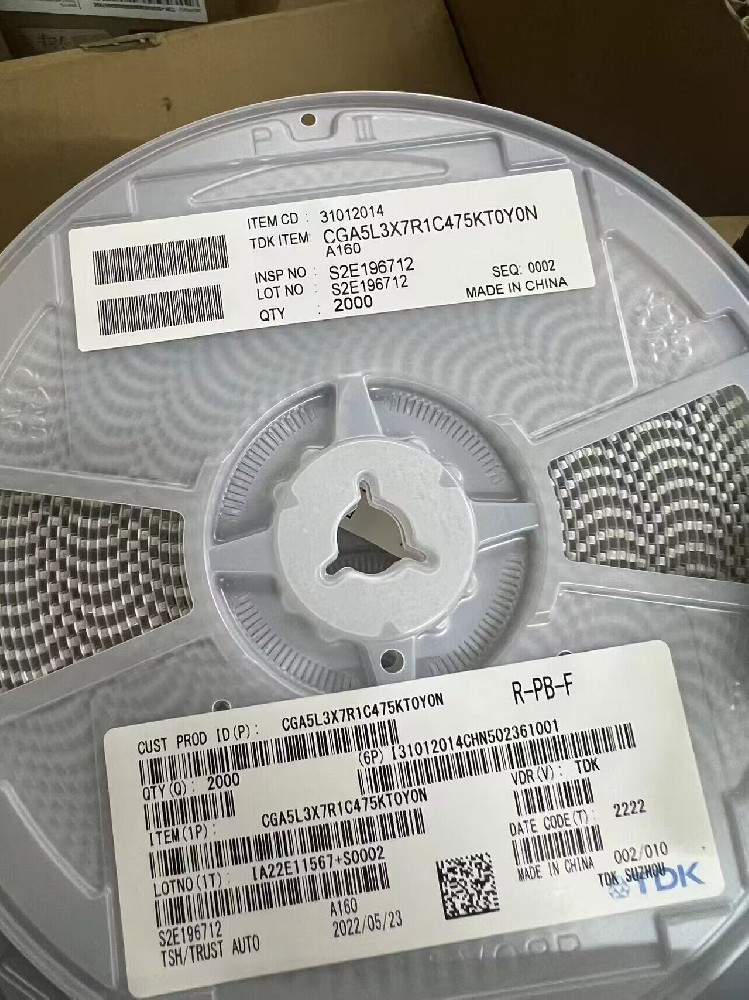

包裝方式是指電容的出貨包裝形式，它影響了電容的運輸、存儲和使用便利性。TDK電容的包裝方式通常在編碼的末尾部分表示，如R表示7寸盤紙帶卷裝，P表示8寸盤紙帶卷裝等。

三、TDK電容編碼示例

以TDK大尺寸貼片電容C5750X7R2A475K230KA為例，其編碼解析如下：

• C：系列名稱，代表陶瓷電容器。

• 5750：封裝尺寸，對應公制下的2220尺寸。

• X7R：材質標識，代表優異的溫度穩定性和介電性能。

• 2A：額定電壓為100V。

• 475：電容值為4.7微法（μF）。

• K：精度為±10%。

• 230：電容厚度（單位可能為毫米或特定編碼）。

• KA：包裝方式或特定標識（需參考具體資料）。

四、結語

TDK電容的編碼體系是一套全面且細致的規則，它涵蓋了電容的多個關鍵參數。通過深入了解和掌握這些編碼規則，用戶可以更準確地選擇和使用TDK電容，從而提升電路的性能和可靠性。在實際應用中，建議結合TDK官方提供的數據手冊和規格書進行參考和確認。
