村田共模電感是一種電子元件,用于電路中的電感部分,其命名規則涵蓋了電感值、公差、尺寸、電流等關鍵參數。以下是村田共模電感命名規則的詳細解析:
電感值是指電感元件的電感量,通常以單位“H”(亨利)或其小數形式“mH”(毫亨)、“μH”(微亨)表示。在村田共模電感的命名中,電感值通常以數字直接表示,例如“100”可能表示100H(但更常見的是表示更小的單位,如100μH),具體需結合其他參數和常識來判斷。
二、公差
公差是指電感元件的電感值與標準值之間的差異,通常以百分比表示。例如,“±10%”表示電感值的公差為標準值的10%。在村田共模電感的命名中,公差信息會明確標注,以便用戶了解電感值的波動范圍。

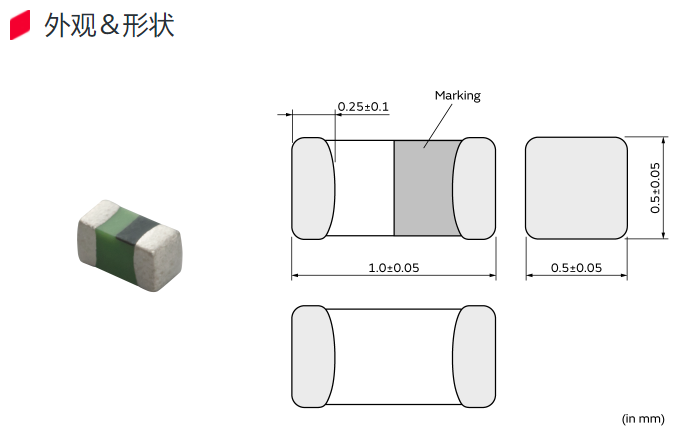

尺寸是指電感元件的外形尺寸,包括長度、寬度、高度等。在村田共模電感的命名中,尺寸通常以毫米(mm)為單位進行表示,例如“5.0×5.0×3.0mm”表示電感元件的長度為5.0mm,寬度為5.0mm,高度為3.0mm。此外,村田共模電感還可能采用特定的代號來表示尺寸,如“21”可能代表2.0×1.2mm的尺寸(代號也叫0805)。
電流是指電感元件所能承受的最大電流值,通常以安培(A)為單位進行表示。在村田共模電感的命名中,電流值會明確標注,以便用戶了解電感元件的電流承受能力。例如,“2.0A”表示電感元件所能承受的最大電流為2.0安培。
除了上述主要參數外,村田共模電感還可能包含其他參數和標識,如特性標識(如電磁屏蔽單電路類型等)、包裝方式等。這些參數和標識的具體含義可能因產品系列和型號的不同而有所差異。
以村田共模電感DLW21SN371SQ2L為例,其命名規則可以分解如下:
DL:共模電感的縮寫。
W:繞線型。
21:代表尺寸,2.0×1.2mm(代號也叫0805)。
S:代表特性,如電磁屏蔽單電路類型。
N:一般的。
371:共模阻抗值。
SQ2:沒有具體意義(可能是特定系列或型號的標識)。
L:包裝方式。
綜上所述,村田共模電感的命名規則涵蓋了電感值、公差、尺寸、電流等關鍵參數,以及可能的其他參數和標識。在選擇村田共模電感時,用戶需要根據實際需求選擇合適的參數和型號,以確保電路的正常運行和性能要求。
